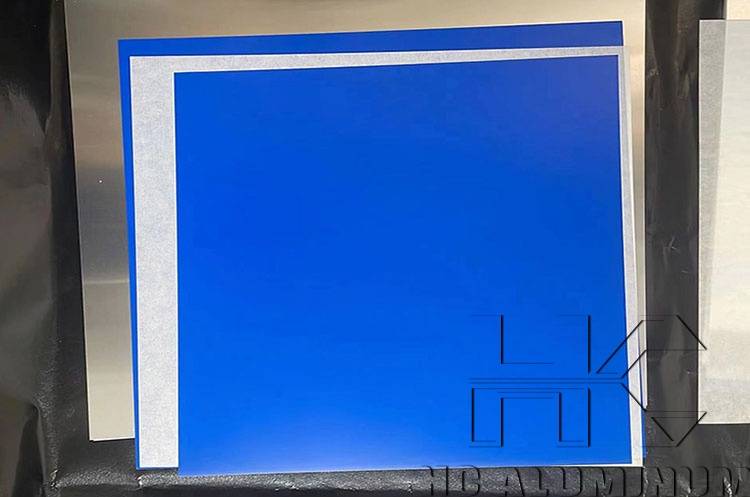

Placa CTP Térmica de Doble Capa
La placa CTP térmica de doble capa es una solución de preimpresión offset diseñada para impresores que necesitan estabilidad, tiradas medias o largas y una ventana de procesado consistente. Su estructura combina una base de aluminio graneada y anodizada con capas funcionales que reaccionan a la energía láser térmica, normalmente de 830 nm. Esta construcción mejora la definición del punto, la resistencia química y la tolerancia durante el revelado.
Para compradores por volumen, la evaluación no debe limitarse al precio por metro cuadrado. La productividad del CTP, el consumo de químicos, el número de arranques en prensa, la duración de la tirada y la uniformidad entre lotes afectan directamente al coste real por plancha impresa. Una especificación bien definida también reduce reclamaciones y variaciones entre centros de producción.
Estructura, rendimiento y aplicaciones en impresión offset
Una placa térmica de doble recubrimiento suele incorporar una capa fotosensible superior y una capa intermedia que regula la exposición, protege el aluminio o facilita el revelado. Según la formulación del fabricante, esta arquitectura puede aportar mayor contraste de imagen, mejor latitud de exposición y una resistencia superior frente a los rodillos, la solución de mojado y los lavados de prensa.
La opción de CTP de doble capa resulta adecuada para imprentas comerciales, editoriales, embalaje ligero y producción de formularios cuando se busca repetibilidad. En trabajos con tramas finas, imágenes de alta densidad o colores directos, una capa homogénea ayuda a mantener el equilibrio entre zonas impresoras y no impresoras. El resultado depende también de la lineatura, la calibración del RIP, la potencia del láser y las condiciones de procesado.
| Parámetro de compra | Rango habitual a confirmar con el proveedor | Impacto operativo |
|---|---|---|
| Sensibilidad térmica | Dependiente del sistema CTP de 830 nm | Determina la energía necesaria y la velocidad de grabación |
| Resolución | Hasta 2.400 o 2.540 ppp, según flujo de trabajo | Influye en texto fino, códigos y detalle de imagen |
| Tirada sin horneado | Aproximadamente 50.000 a 150.000 impresiones | Afecta al coste por tirada y a la frecuencia de cambio |
| Tirada con horneado | Puede superar 200.000 impresiones | Útil para trabajos largos o exigentes |
| Espesores comunes | 0,15 mm, 0,20 mm, 0,30 mm y 0,40 mm | Debe corresponder con la prensa y el formato |
| Procesado | Convencional o de baja química, según modelo | Define consumo químico, mantenimiento y residuos |
La tirada declarada debe interpretarse como un valor de referencia, no como una garantía aislada. El papel, la tinta UV o convencional, la conductividad de la fuente, el pH, la dureza del agua, la presión de rodillos y la limpieza de mantillas pueden alterar la vida útil. Para envases con tinta UV, abrasión elevada o cobertura sólida intensa, es recomendable validar la resistencia mediante una prueba de producción.
Proceso, compatibilidad y control de calidad
El flujo de una placa térmica convencional incluye carga en el CTP, exposición láser, revelado, engomado y montaje en prensa. La doble capa ofrece valor cuando el revelado elimina de forma limpia las zonas no imagen sin atacar los elementos impresores. Una mala compatibilidad entre placa y revelador puede producir velo, pérdida de puntos, fondo sucio o desgaste prematuro.
Antes de homologar un suministro, conviene verificar el tipo de procesadora, el revelador recomendado, la temperatura, el tiempo de inmersión y el régimen de reposición. Los compradores con varias plantas deberían solicitar curvas de exposición y recomendaciones por modelo de CTP, ya que una misma placa puede requerir ajustes distintos en equipos de diferentes generaciones.

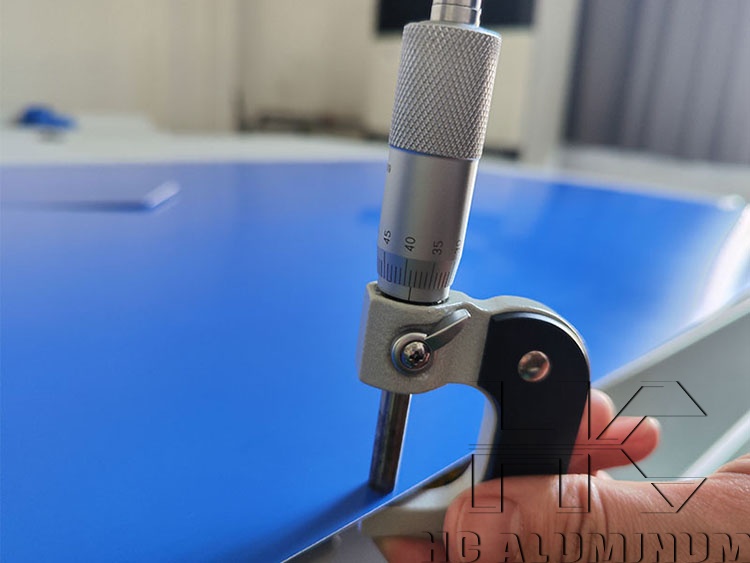

El espesor influye en el registro, la rigidez y la facilidad de montaje. Las planchas de 0,15 mm se utilizan con frecuencia en prensas pequeñas, mientras que 0,30 mm y 0,40 mm son habituales en formatos mayores y aplicaciones que requieren una mayor estabilidad mecánica. También deben definirse con precisión el grano, el corte, el escuadrado, la tolerancia dimensional y el tipo de embalaje.
| Punto de inspección | Método recomendado | Criterio práctico para compras |
|---|---|---|
| Uniformidad del recubrimiento | Medición óptica y prueba de exposición | Sin bandas, velos ni diferencias visibles entre cajas |
| Calidad del aluminio | Inspección visual y prueba de mojado | Superficie sin rayas, oxidación ni defectos de anodizado |
| Dimensiones y diagonal | Calibre y medición de escuadra | Ajuste a la tolerancia indicada por la prensa |
| Embalaje | Revisión de palés, separadores y sellado | Protección frente a humedad, golpes y luz |
| Consistencia de lote | Prueba de varias cajas | Misma energía de exposición y comportamiento en revelado |
En materia de cumplimiento, el proveedor debe facilitar fichas de datos de seguridad, información sobre sustancias restringidas y trazabilidad por lote. Para mercados regulados, es conveniente confirmar la conformidad con REACH cuando aplique, las obligaciones de etiquetado químico y los requisitos locales de gestión de residuos. Las plantas certificadas bajo ISO 9001 suelen ofrecer mayor disciplina documental, aunque la certificación no sustituye las pruebas en el flujo real del cliente.
Coste total, suministro y criterios para pedidos por volumen
El coste total de una placa CTP térmica no equivale al precio unitario. Una oferta más económica puede elevar el gasto si exige más energía de láser, acelera el agotamiento del revelador, genera paradas para limpieza o reduce la tirada efectiva. En una comparación comercial conviene calcular el coste por millar de impresiones considerando plancha, químico, energía, merma de arranque, mano de obra y desperdicio de papel.
| Factor de coste | Pregunta de compra | Riesgo si no se controla |
|---|---|---|
| Precio de la plancha | ¿El precio incluye embalaje, corte y transporte? | Diferencias ocultas entre proveedores |
| Rendimiento en prensa | ¿Cuál es la tirada validada con nuestra tinta y papel? | Cambios de plancha no previstos |
| Químicos | ¿Funciona con el revelador existente? | Costes de transición y reprocesado |
| Plazo de entrega | ¿Hay inventario regional y stock de seguridad? | Paradas por falta de material |
| Estabilidad de lote | ¿Se mantiene la formulación durante el contrato? | Recalibraciones frecuentes del CTP |
La cadena de suministro comienza con aluminio de calidad litográfica, continúa con el graneado electroquímico, anodizado y recubrimiento, y termina con corte, envasado y distribución. El aluminio representa una parte relevante del coste y puede verse afectado por ciclos de materias primas, energía, transporte marítimo y variación de divisas. Los contratos semestrales o anuales con bandas de precio, previsiones mensuales y niveles mínimos de inventario ayudan a reducir la exposición a estos cambios.
Para un pedido de volumen, la especificación debe incluir formato, espesor, sensibilidad, tipo de procesado, tirada objetivo, aplicación de tinta, condiciones de embalaje y criterio de aceptación. Es recomendable acordar muestras del lote inicial, un protocolo de reclamación con trazabilidad y un nivel de servicio para reposiciones urgentes. En mercados con alta presión de precios, la continuidad de fabricación, la disponibilidad de aluminio y el soporte técnico local suelen ser tan decisivos como el valor de compra inicial.
